Λεπτομέρειες:
|
| Τύπος προϊόντων: | Long Radius Ebow | Όνομα προϊόντων: | Αγκώνας από ανοξείδωτο ατσάλι |
|---|---|---|---|
| Βαθμός υλικού: | UNS32750 | Πάχος τοίχων: | sch40 |
| Εξωτερική διάμετρος: | 5” | Πρότυπα: | ASME B16.9 |
| Υψηλό φως: | Super Duplex Long Radius Ebow,5inch Long Radius Ebow,UNS32750 Long Radius Ebow |
||

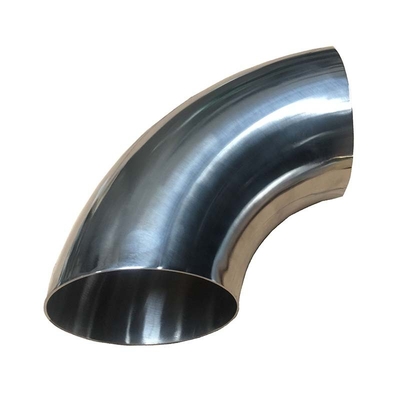

5inch διπλός αγκώνας UNS S2205 SCH40 ASME B16.9 ακτίνας ανοξείδωτου 90D μακρύς
Προδιαγραφές
Προϊόν: τοποθέτηση σωληνώσεων
Τύποι: ΑΓΚΩΝΑΣ, γράμμα Τ, μειωτής, τέλος στελεχών
Υλικό: Διπλό ανοξείδωτο
Όνομα προϊόντων: Ανοξείδωτη άκρη-συγκόλληση
Περιγραφή προϊόντων:
1) Τύποι: Αγκώνας 900, LR/SR, αγκώνας, γράμμα Τ, μειωτής, τέλος στελεχών
2) Τύποι: ΑΓΚΩΝΑΣ, γράμμα Τ, μειωτής, τέλος στελεχών
3) Πάχος τοίχων: Σχέδιο 5 μέσω XXS
4) Υλικά: Ανοξείδωτο έξοχο διπλό UNS32750, UNS S32760
5) Πρότυπα: ANSI, DIN, JIS, ASME, ASTM, MSS ΚΑΙ ΤΟ EN
6) Μέγεθος: 1/2» ~ 48» (DN15mm ~ 1, 200mm)
Τυποποιημένη προδιαγραφή για τις επεξεργασμένες φερριτικές, φερριτικές/ωστενιτικές, και μαρτενσιτικές συναρμολογήσεις σωληνώσεων ανοξείδωτου
| Μορφή | ASTM |
| Ράβδος, φραγμός και μορφή | 276, Α 484 |
| Πιάτο, φύλλο και λουρίδα | 240, Α 480 |
| Χωρίς συγκόλληση και ενωμένος στενά σωλήνας | 790, Α 999 |
| Άνευ ραφής και ενωμένη στενά σωλήνωση | 789, Α 1016 |
| Συναρμολόγηση | 815, Α 960 |
| Σφυρηλατημένη ή κυλημένη φλάντζα σωλήνων και σφυρηλατημένη συναρμολόγηση | 182, Α 961 |
| Κατάλυμα και φραγμός για το σφυρηλατημένο κομμάτι | 314, Α 484 |
Χημική σύνθεση
| % | Φε | Χρώμιο | Νι | Mo | Γ | ΜΝ | Si | Π | S | $cu | Ν |
| λ. | ισορροπία | 24.0 | 6.0 | 3.0 | 0,24 | ||||||
| ανώτατος | 26.0 | 8.0 | 5.0 | 0,030 | 1.20 | 0,80 | 0,035 | 0,020 | 0,50 | 0,32 |
Σωματικές ιδιότητες
|
Πυκνότητα |
7.75 g/cm3 |
|
Λειώνοντας σειρά |
1396-1450℃ |
Ο αγκώνας συγκόλλησης άκρης είναι διαμόρφωση Τύπος χάλυβα καυτή ή σφυρηλατημένος αγκώνας, και η μορφή σύνδεσής της είναι άμεσα
ενώστε στενά τον αγκώνα με το σωλήνα χάλυβα.
Τα κύρια πρότυπα κατασκευής για τους αγκώνες συγκόλλησης άκρης είναι γενικά GB/T13401-2005, GB/T12459-2005,
ASME B16.9, SH3409, HG/T21635, HG/T21631, SY/T0510, GB/T10752-1995.
(1) ο αγκώνας συγκόλλησης άκρης διαιρείται σε αγκώνα συγκόλλησης άκρης μακρύς-ακτίνας και αγκώνα συγκόλλησης άκρης κοντός-ακτίνας
σύμφωνα με την ακτίνα κυρτότητάς του. Η ακτίνα της κυρτότητας του αγκώνα συγκόλλησης άκρης μακρύς-ακτίνας είναι ίση
σε 1,5 χρόνους η εξωτερική διάμετρος του σωλήνα, δηλ., Ρ = 1.5D. Η ακτίνα της κυρτότητας της κοντός-ακτίνας
ο αγκώνας συγκόλλησης άκρης είναι ίσος με την εξωτερική διάμετρο του σωλήνα, δηλ. R=1D. όπου το Δ είναι η διάμετρος
ο αγκώνας συγκόλλησης άκρης και το Ρ είναι η ακτίνα της κυρτότητας. Εάν δεν υπάρχει καμία ειδική οδηγία, ένας αγκώνας 1.5D είναι
γενικά επιλεγμένος.
(2) εάν διαιρείται σύμφωνα με το επίπεδο πίεσης, υπάρχουν περίπου δεκαεπτά είδη, τα οποία είναι τα ίδια όπως
τα αμερικανικά πρότυπα σωλήνων, που περιλαμβάνουν: Sch5s, Sch10s, Sch10, Sch20, Sch30, Sch40s, STD, Sch40,
Sch60, Sch80s, XS Sch80, Sch100, Sch120, Sch140, Sch160, XXS, του οποίου ο συνηθέστερα
χρησιμοποιούνται το STD και XS.
(3) σύμφωνα με τη γωνία του αγκώνα, υπάρχουν 45 άκρης βαθμοί αγκώνων συγκόλλησης, συγκόλληση άκρης 90 βαθμού
αγκώνας και αγκώνας συγκόλλησης άκρης 180 βαθμού και άλλοι διαφορετικοί αγκώνες γωνίας.
(4) τα υλικά είναι: χάλυβας άνθρακα, χάλυβας κραμάτων και ανοξείδωτο.
