Φραγμένο σωλήνας γράμμα Τ ανοξείδωτου ASTM B16.9 A403 WP316L 6» Χ 4» Sch40
Το γράμμα Τ ή η σύνδεση γραμμάτων Τ στην εφαρμοσμένη μηχανική σωληνώσεων είναι μια πολύ σημαντική τοποθέτηση σωληνώσεων και χρησιμοποιείται συχνά για να συνδυάσει ή να διαιρέσει μια ροή.

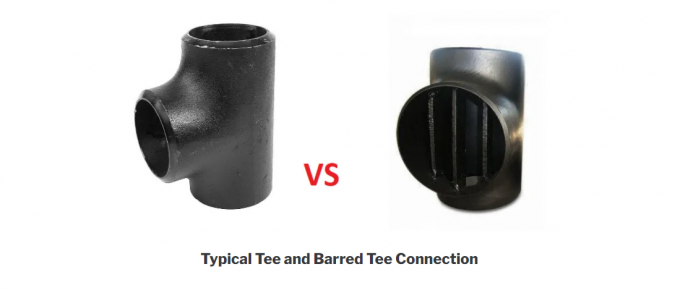

Δύο τύποι γραμμάτων Τ είναι διαθέσιμο, ίσο γράμμα Τ και μείωση του γράμματος Τ. Εντούτοις, οι σωληνώσεις, ένας ειδικός τύπος γράμματος Τ είναι ευρέως
χρησιμοποιημένος που είναι γνωστό ως φραγμένο γράμμα Τ ή γράμμα Τ Pigged.

Φραγμένοι βαθμοί γραμμάτων Τ:
·Ανοξείδωτο: ASTM, A403, WP304/304L/304H/316/316L/317/317L/321/310/347/904L
·Χάλυβας άνθρακα: ASTM, A234, WPB/A420, WPL3/A420, WPL6/MSS-SP-75, WPHY 42/46/52/56/60/65/70
·Χάλυβας κραμάτων: ASTM A234 WP1/WP5/WP9/WP11/WP22/WP91
Τα φραγμένα σχέδια γραμμάτων Τ είναι διαθέσιμα, ή θα μπορούσαμε κατασκευαστής σύμφωνα με τα συγκεκριμένα σχέδιά σας.
| Ονομαστικό μέγεθος σωλήνων | Εξωτερική διάμετρος στη λοξότμηση |
Κέντρο--τέλος | |
| Τρέξιμο (γ) | Έξοδος (Μ) | ||
| 1/2 ″ | 21.3 | 25 | 25 |
| 3/4 ″ | 26.7 | 29 | 29 |
| 1 ″ | 33.4 | 38 | 38 |
| 1 1/4 ″ | 42.2 | 48 | 48 |
| 1 1/2 ″ | 48.3 | 57 | 57 |
| 2 ″ | 60.3 | 64 | 64 |
| 2 1/2 ″ | 73.0 | 76 | 76 |
| 3 ″ | 88.9 | 86 | 86 |
| 3 1/2 ″ | 101.6 | 95 | 95 |
| 4 ″ | 114.3 | 105 | 105 |
| 5 ″ | 141.3 | 124 | 124 |
| 6 ″ | 168.3 | 143 | 143 |
| 8 ″ | 219.1 | 178 | 178 |
| 10 ″ | 273.0 | 216 | 216 |
