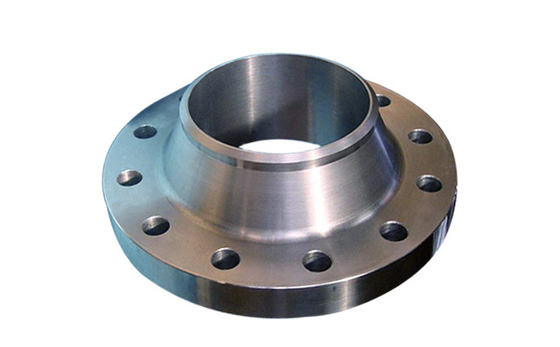

Εθνικά πρότυπα φλαντζών συγκόλλησης υψηλής και χαμηλής πίεσης επίπεδα με τη φλάντζα συγκόλλησης άκρης διαμέτρων

Εθνικά πρότυπα φλαντζών συγκόλλησης υψηλής και χαμηλής πίεσης επίπεδα με τη φλάντζα συγκόλλησης άκρης διαμέτρων

1. Η σύνδεση φλαντζών ή η ένωση φλαντζών αναφέρεται στην αποσπάσιμη σύνδεση που συνδέεται με τη φλάντζα, το στόλισμα και το μπουλόνι ως ομάδα συγκεντρωμένης σφραγίζοντας δομής. Η φλάντζα σωλήνων αναφέρεται στη φλάντζα με το σωλήνα στη συσκευή σωληνώσεων, και αναφέρεται στη φλάντζα εισαγωγών και εξαγωγής του εξοπλισμού όταν χρησιμοποιείται στον εξοπλισμό.
2. Διάφορα συστήματα των διεθνών προτύπων φλαντζών σωλήνων
1) Ευρωπαϊκό σύστημα φλαντζών: Γερμανικό DIN (συμπεριλαμβανομένης της Ρωσίας)
Α, ονομαστική πίεση: 0,1, 0,25, 0,6, 1,0, 1,6, 2,5, 4,0, 6,4, 10,0, 16,0, 25,0, 32,0, MPA 40,0
Β. κοινή διάμετρος υπολογισμού: 15~2000mm
Γ, τύπος δομών φλαντζών: επίπεδο πιάτο συγκόλλησης, επίπεδος τύπος μανικιών δαχτυλιδιών συγκόλλησης χαλαρός, χαλαρός τύπος μανικιών ακρών ρόλων, χαλαρός τύπος μανικιών ακρών ρόλων, χαλαρός τύπος μανικιών δαχτυλιδιών συγκόλλησης, τύπος συγκόλλησης, τύπος σύνδεσης νημάτων λαιμών, ολοκλήρωμα και κάλυψη φλαντζών
Δ, επιφάνεια σφράγισης φλαντζών: επίπεδη επιφάνεια, κοίλη επιφάνεια, κοίλη επιφάνεια, tenon επιφάνεια αυλακιού, λαστιχένια επιφάνεια σύνδεσης δαχτυλιδιών, επιφάνεια φακών και επιφάνεια συγκόλλησης διαφραγμάτων
Ε. Τα πρότυπα κοβάλτιο-καταγραφής για τις ΥΧΕ διοχετεύουν με σωλήνες τις φλάντζες που εκδίδονται από τη Σοβιετική Ένωση είναι το 1980 παρόμοια με τα γερμανικά πρότυπα DIN και δεν θα περιγραφούν λεπτομερώς
2) Αμερικανικό σύστημα φλαντζών: Αμερικανική «τοποθετήσεων σωληνώσεων Ansi B16.5 φλάντζα χάλυβα μεγάλων διαμέτρων» Ansi B16.47A/B φλαντζών σωλήνων χάλυβα και βαλμένων φλάντζα» «
Α, ονομαστική πίεση: 150psi (2.0Mpa), 300psi (5.0Mpa), 400psi (6.8Mpa), 600psi (10.0Mpa), 900psi (15.0Mpa), 1500psi (25.0Mpa), 2500psi (42.0Mpa),
Β. κοινή διάμετρος υπολογισμού: 6~4000mm
Γ, τύπος δομών φλαντζών: συγκόλληση λουρίδων, συγκόλληση υποδοχών, σύνδεση νημάτων, χαλαρό μανίκι, συγκόλληση άκρης και κάλυψη φλαντζών
Δ, επιφάνεια σφράγισης φλαντζών: κοίλη επιφάνεια, κοίλη επιφάνεια, tenon επιφάνεια αυλακιού, επιφάνεια σύνδεσης δαχτυλιδιών μετάλλων
3) *** JIS διοχετεύει με σωλήνες τις φλάντζες: γενικά μόνο χρησιμοποιημένος για τα δημόσια έργα στις πετροχημικές εγκαταστάσεις, με λίγη διεθνή επιρροή και κανένα ανεξάρτητο σύστημα στον κόσμο.
3, εθνικό τυποποιημένο σύστημα ΜΒ φλαντζών σωλήνων χάλυβα της Κίνας
1) Ονομαστική πίεση: 0.25mpa ~ 42.0mpa
Α, σειρά 1: PN1.0, PN1.6, PN2.0, PN5.0, PN10.0, PN15.0, PN25.0, PN42 (ΚΎΡΙΑ ΣΕΙΡΆ)
Β, σειρά 2: PN0.25, PN0.6, PN2.5, PN4.0
Οι φλάντζες PN0.25, PN0.6, PN1.0, PN1.6, PN2.5 και PN4.0 ανήκουν στο ευρωπαϊκό σύστημα φλαντζών που αντιπροσωπεύεται από τις γερμανικές φλάντζες, ενώ το υπόλοιπο ανήκει στο αμερικανικό σύστημα φλαντζών που αντιπροσωπεύεται από τις αμερικανικές φλάντζες.
Στα πρότυπα ΜΒ, το μέγιστο ονομαστικό επίπεδο πίεσης που ανήκει στο ευρωπαϊκό σύστημα φλαντζών είναι 40Mpa, το μέγιστο ονομαστικό επίπεδο πίεσης που ανήκει στο αμερικανικό σύστημα φλαντζών είναι 42Mpa.
2) Ονομαστική διάμετρος: 10mm~1500mm
3) Δομή φλαντζών:
Ακέραια φλάντζα
Μονάδα της φλάντζας
Α. περασμένη κλωστή φλάντζα
Φλάντζες συγκόλλησης άκρης φλαντζών συγκόλλησης
Επίπεδη φλάντζα συγκόλλησης με τη φλάντζα συγκόλλησης πιάτων φλαντζών συγκόλλησης υποδοχών λαιμών
Γ. χαλαρή φλαντζών άκρης συγκόλλησης δαχτυλιδιών χαλαρή μανικιών λαιμών φλαντζών άκρης συγκόλλησης δαχτυλιδιών χαλαρή μανικιών πιάτων φλαντζών επίπεδη συγκόλλησης δαχτυλιδιών χαλαρή μανικιών πιάτων φλαντζών φλάντζα μανικιών κτυπήματος χαλαρή
Δ. κάλυψη φλαντζών (τυφλή φλάντζα τρυπών)
Ε. περιστρεφόμενη φλάντζα
Φ. φλάντζα του Anchorage
Γ. φλάντζα εμφάνισης/επένδυσης
