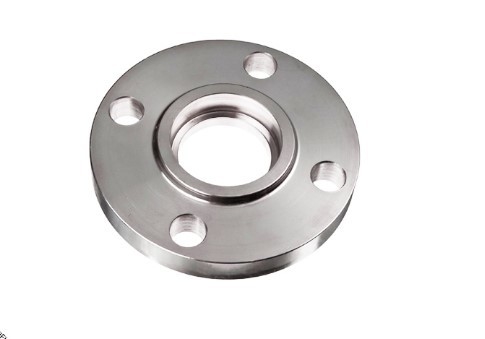

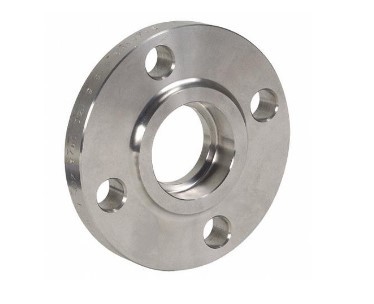

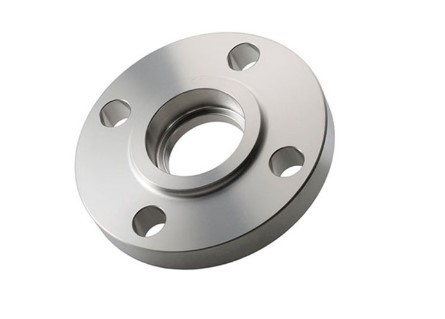

Η φλάντζα συγκόλλησης υποδοχών που απλοποιείται ως φλάντζα SW, αυτό έχει μια τοποθετημένη περιοχή (όπως έναν ώμο) στη φλάντζα να αντέξει, αυτός ο ώμος χρησιμεύει ως ένας οδηγός να θέσει το βάθος του σωλήνα που παρενέβαλε στη φλάντζα. Φλάντζα συγκόλλησης υποδοχών αρχικά σχεδιάζω για τις υψηλές μικρές διαμέτρους που διοχετεύουν με σωλήνες το σύστημα.
Διαθέσιμο υλικό:
Πρότυπα:
ΧΆΛΥΒΑΣ ΆΝΘΡΑΚΑ ASTM A105, ASTM A350 LF1/2, ASTM A181
ΧΆΛΥΒΑΣ ΚΡΑΜΆΤΩΝ ASTM A182 F5, F9, F11, F22, F91
Ανοξείδωτο ASTM A182 F304/L, F316/L
Εξωτερικές διάμετροι: 1/2 ίντσα σε 24 ίντσα, μέχρι 2500#
Ειδικός που γίνεται: 24» σε 60», μέχρι 900#
Πάχος τοίχων: Σχέδιο 40 έως 160
Εκτιμήσεις πίεσης: Κατηγορία 150 στην κατηγορία 2500
Τύπος προσώπου: RF, RTJ
Πώς να χρησιμοποιήσει
Παρεμβάλτε το τέλος σωλήνων στη φλάντζα συγκόλλησης υποδοχών, μέχρι την κατώτατη αφή σωλήνων η περιοχή ώμων, η πίσω 1.6mm (1/16») απόσταση τραβήγματος του σωλήνα έπειτα διακοσμεί τη συγκόλληση με σειρήτι. Το σημείο είναι να δημιουργηθεί ένα χάσμα επέκτασης (1 συγκόλληση λωρίδων) μεταξύ της φλάντζας και των σωλήνων ή των συναρμολογήσεων.
Είναι φλάντζα συγκόλλησης υποδοχών που παράγεται
Η φλάντζα συγκόλλησης υποδοχών επρόκειτο αρχικά να χρησιμοποιήσει για superheater ανοξείδωτου, που οφείλεται να αποφύγει τις ατέλειες που προκλήθηκαν από τις θερμικές πιέσεις στη θέρμανση των διαδικασιών, και μετά από την ανάπτυξη ετών έγινε τυποποιημένες εφαρμογές για όλους τους τύπους υλικών.
Πλεονεκτήματα
- Η φλάντζα συγκόλλησης υποδοχών θα μπορούσε να αντικαταστήσει την περασμένη κλωστή φλάντζα, για να ελαχιστοποιήσει τον επικίνδυνο της διαρροής.
- Καμία ανάγκη πριν από τη συγκόλληση.
- Η εργασία συγκόλλησης έξω από το σωλήνα, δεν θα διαπεράσει το σωλήνα
