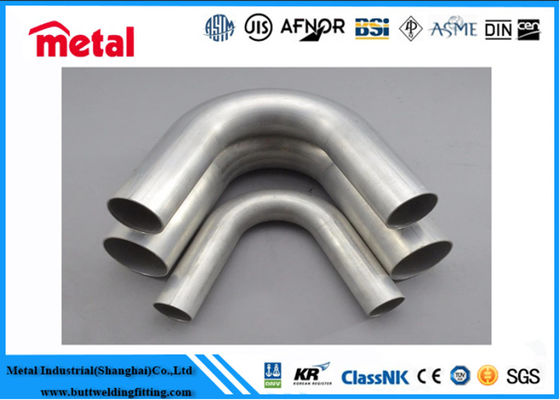

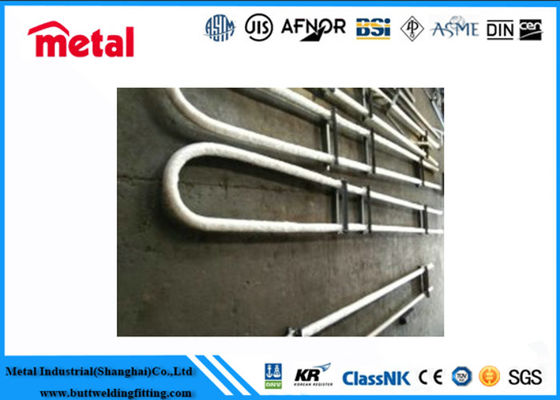

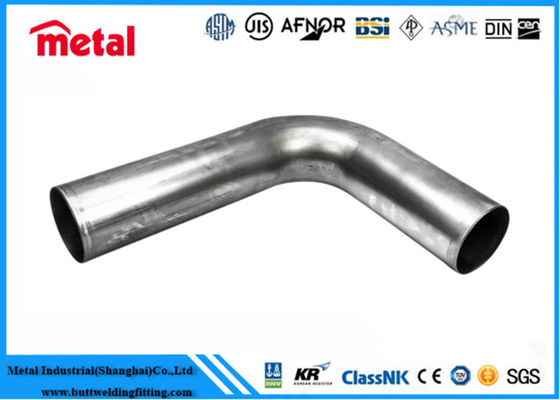

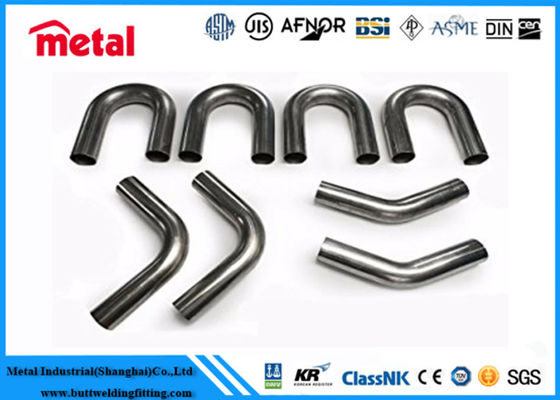

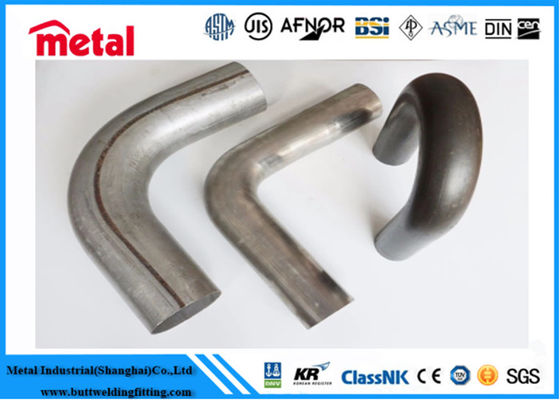

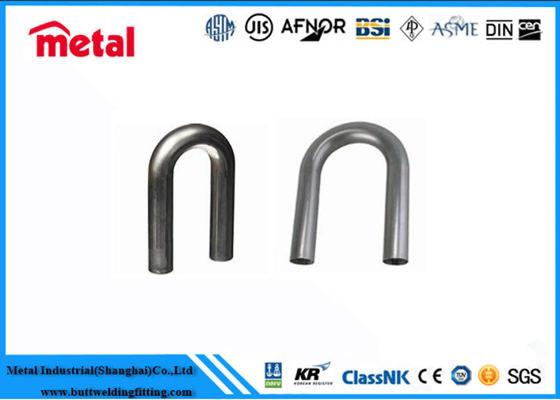

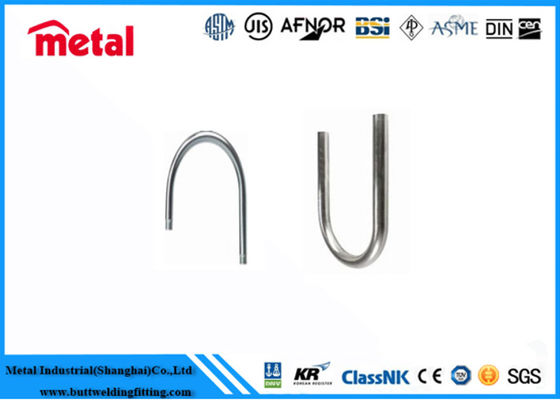

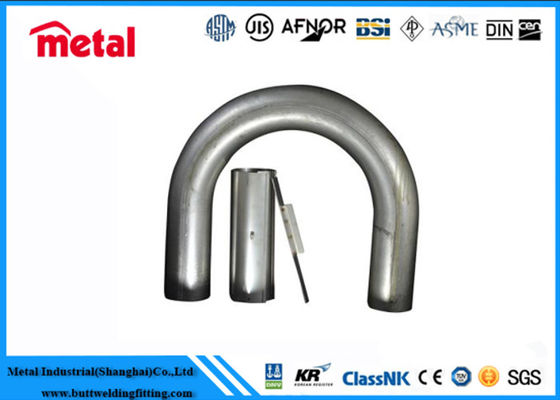

Σωλήνας U-Bending χωρίς συγκόλληση SCH 80 T11 T12 A213 SA213 για λέβητα υψηλής πίεσης
Περιγραφή προϊόντος
Αυτοί οι σωλήνες U-bend χωρίς συγκόλληση κατασκευάζονται σε αυστηρή συμμόρφωση με το πρότυπο ASTM A213 / ASME SA213, διαθέσιμοι σε ποιότητες χάλυβα άνθρακα T11, T12 με πάχος τοιχώματος SCH 80. Παράγονται με διαδικασία θερμής έλασης και ψυχρής έλξης χωρίς συγκόλληση, διαθέτουν ομοιόμορφο πάχος τοιχώματος, υψηλή πυκνότητα και εξαιρετική δομική σταθερότητα. Η επαγγελματική U-κάμψη και η θερμική επεξεργασία διασφαλίζουν απουσία ρωγμών στην περιοχή κάμψης, ομοιόμορφη κατανομή τάσεων και αξιόπιστη απόδοση σε υψηλή θερμοκρασία.
Τα υλικά χάλυβα άνθρακα T11 και T12 παρέχουν καλή αντοχή σε υψηλές θερμοκρασίες, αντοχή στην οξείδωση και αντοχή σε ερπυσμό, κατάλληλα για μακροχρόνια λειτουργία σε περιβάλλοντα λεβήτων και εναλλακτών θερμότητας. Το πάχος τοιχώματος SCH 80 ενισχύει την ικανότητα φόρτισης πίεσης και τη διάρκεια ζωής, διασφαλίζοντας αποτελεσματικά την ασφάλεια και τη σταθερότητα. Η δομή χωρίς συγκόλληση μειώνει τους κινδύνους διαρροής και βελτιώνει τη συνολική αξιοπιστία του συστήματος.
Χρησιμοποιούνται ευρέως σε βιομηχανικούς λέβητες, λέβητες κοινής ωφέλειας, εναλλάκτες θερμότητας και εξοπλισμό παραγωγής ατμού. Εφαρμόζονται κυρίως για μεταφορά θερμότητας, παραγωγή ατμού και μεταφορά υγρών υψηλής θερμοκρασίας σε εργοστάσια παραγωγής ενέργειας, χημικές και ενεργειακές βιομηχανίες. Ο αυστηρός έλεγχος διαστάσεων και η πλήρης επιθεώρηση εγγυώνται σταθερή απόδοση και μεγάλη διάρκεια ζωής σε συστήματα σωληνώσεων λεβήτων υψηλών προδιαγραφών.
| Προϊόντα |
Διαστάσεις |
Πρότυπα |
Υλικά |
Παρατηρήσεις |
| Εξωτερική Διάμετρος |
Πάχος Τοιχώματος |
Μήκος |

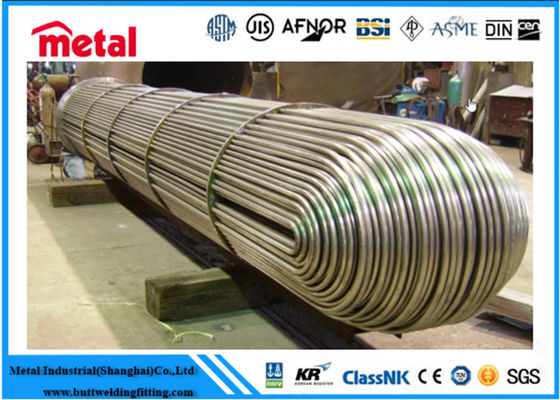

| Σωλήνες U-bent για Εναλλάκτη Θερμότητας |
12.7-76.2mm
(1/2"-3") |
0.5-5.16mm
(0.02"-0.203") |
Μήκος σκέλους: 15.24m(50')
Συνολικό μήκος: 32.00m(105)' |
ASTM/ASME A/SA213 |
T5, T11,T12, T22, T9, TP304/304L, TP304H, TP316/316L, TP347/347H, TP316Ti, TP321/321H, TP310S |
Σωλήνες U-bent από ανοξείδωτο χάλυβα χωρίς συγκόλληση, φερριτικού και ωστενιτικού |
| ASTM/ASME A/SA249 |
TP304, TP304L, TP316, TP316L…… |
Σωλήνες U-bent από ανοξείδωτο χάλυβα με συγκόλληση |
| ASTM/ASME A/SA789 |
UNS S31803/32205, UNS S32750…… |
Σωλήνες U-bent από διπλό ανοξείδωτο χάλυβα |
| ASTM/ASME A/SA163 |
Monel400, UNS N06600, 625, Incoloy800/800H, 825…… |
Σωλήνες U-bent από κράμα νικελίου χωρίς συγκόλληση |
| ASTM/ASME A/SA268 |
TP405, TP409, TP410, TP430, TP439…… |
Σωλήνες U-bent από φερριτικό και μαρτενσιτικό ανοξείδωτο χάλυβα χωρίς συγκόλληση |
| Σωλήνες U-bent από ανοξείδωτο χάλυβα χωρίς συγκόλληση και (με συγκόλληση) επανα-ελαμένοι για εναλλάκτη νερού τροφοδοσίας |
12.7-25.4mm
(1/2"-1") |
0.7-3.05mm
(0.028"-0.12") |
Μήκος σκέλους: 15.24m(50')
Συνολικό μήκος: 32.00m(105)' |
ASTM/ASME A/SA668/213 ASTM/ASME A/SA803 |
TP304, TP304L, TP304LN TP316, TP316L, TP439 |
Χαμηλής Πίεσης Εναλλάκτης Νερού Τροφοδοσίας Θερμοηλεκτρικού Σταθμού |
U-bend από ανοξείδωτο χάλυβα:
ASTM A403 WP Gr. 304, 304H, 309, 310, 316, 316L, 317L, 321, 347, 904L, 316TI, 316H, 304L
U-bend από χάλυβα άνθρακα
ASTM A 234 WPB , WPBW, WPHY 42, WPHY 46, WPHY 52, WPH 60, WPHY 65 & WPHY 70.
Χάλυβας άνθρακα χαμηλής θερμοκρασίας
ASTM A420 WPL3 / A420WPL6
U-bend από κράμα χάλυβα
ASTM / ASME A/SA 234 Gr. WP 1, WP 5, WP 9, WP 11, WP 12, WP 22, WP 91
U-bend από διπλό χάλυβα
ASTM A 815 UNS NO S 31803, S 32205, S 32760, S 32750
Χαλκός Νικέλιο
C70600(90:10), C71500(70:30), C71640.
Συσκευασία και αποστολή
Συσκευασία:Τυπική συσκευασία εξαγωγής σε χαρτοκιβώτιο.
Χρόνος παράδοσης:απόθεμα 7-10 εργάσιμες ημέρες μετά την επιβεβαίωση της παραγγελίας, η λεπτομερής ημερομηνία παράδοσης θα πρέπει να αποφασιστεί σύμφωνα με την
εποχή παραγωγής και την ποσότητα παραγγελίας.
1) για R 100 mm +/- 3 mm
2) για R ≥ 100 mm +/- 5 mm
4). Ανοχή ευθύτητας σωλήνα U-bend μέγιστο 1,5 mm ανά 1 m
Άκρα σωλήνα U-bend: λεία, κάθετα κομμένα στον άξονα του σωλήνα
Η εξωτερική διάμετρος σωλήνα U-bend σε mm μπορεί να καμπυλωθεί κατόπιν συμφωνίας: 15.8 16.0 17.0 18.0 19.05 20.0 21.3 25.4 26.7 31.8 32.0 38.1mm
Αρχικό μήκος σωλήνα U-bend
Μέγιστα μήκη 27000mm μπορούν να παρασχεθούν κατόπιν αιτήματος
Κράμα Νικελίου
Πρότυπο
· ASTM / ASME SB 336
· UNS 10276 (HASTELLOY C 276 )
· UNS 2200 (NICKEL 200 )
· UNS 2201 (NICKEL 201 )
· UNS 4400 (MONEL 400 )
· UNS 8020 (ALLOY 20 / 20) CB 3
· UNS 8825 INCONEL (825 )
· UNS 6600 (INCONEL 600 )
· UNS 6601 (INCONEL 601 )
· UNS 6625 (INCONEL 625 )
· UNS 5500(MONEL K500)
· UNS 8800(INCONEL 800)
· UNS 8810(INCONEL 800H)
