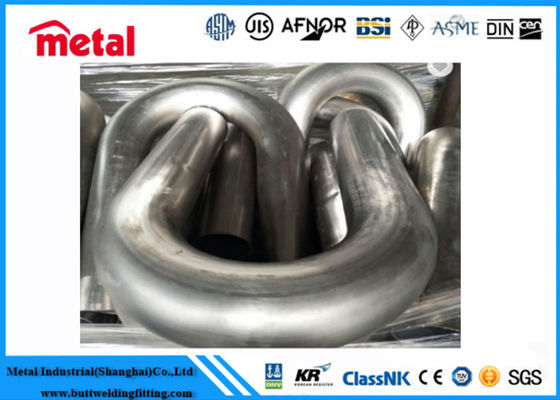

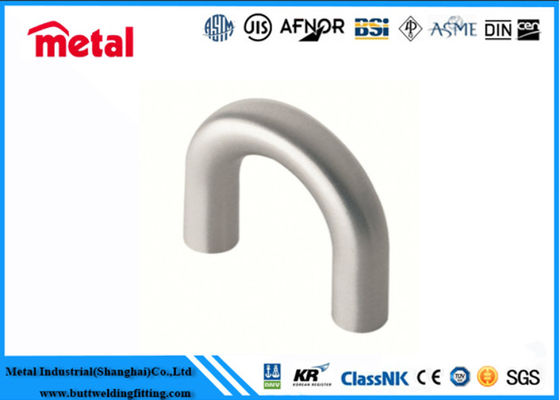

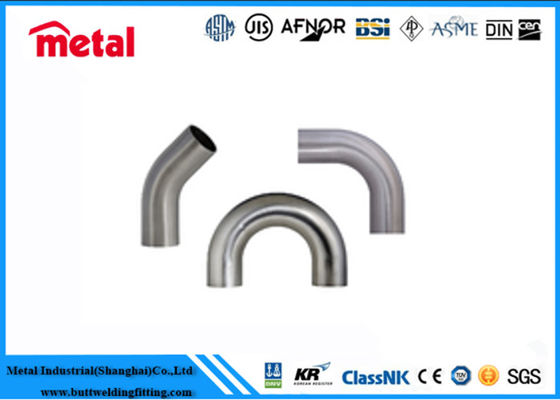

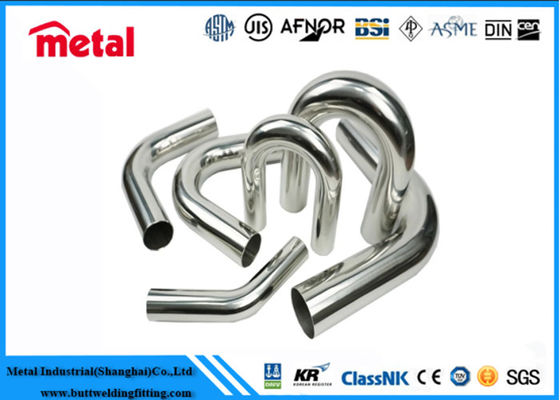

Σωλήνες U χωρίς συγκόλληση A213 SA213 TP304 TP316L SCH 80 για Σύστημα Λεβήτων
Περιγραφή Προϊόντος
Αυτοί οι σωλήνες U χωρίς συγκόλληση παράγονται σύμφωνα με το πρότυπο ASTM A213 / ASME SA213, χρησιμοποιώντας ανοξείδωτο χάλυβα TP304, TP316L με πάχος τοιχώματος SCH 80. Η διαδικασία χωρίς συγκόλληση εξασφαλίζει ομοιόμορφο πάχος τοιχώματος, λεία εσωτερική επιφάνεια και υψηλή ακρίβεια διαστάσεων. Η επαγγελματική τεχνολογία κάμψης U διατηρεί τις ιδιότητες του υλικού και αποφεύγει ρωγμές ή παραμορφώσεις.
Ο ανοξείδωτος χάλυβας 304 και 316L παρέχει εξαιρετική αντοχή στη διάβρωση, αντοχή στην οξείδωση και σταθερότητα σε υψηλές θερμοκρασίες. Η δομή SCH 80 εξασφαλίζει ισχυρή ικανότητα φόρτισης πίεσης και μεγάλη διάρκεια ζωής. Ο σχεδιασμός χωρίς συγκόλληση μειώνει την αντίσταση ροής και τους κινδύνους διαρροής, βελτιώνοντας την απόδοση και την ασφάλεια των συστημάτων λεβήτων.
Χρησιμοποιούνται ευρέως σε λέβητες ανθεκτικούς στη διάβρωση, εναλλάκτες θερμότητας, λέβητες βιομηχανίας τροφίμων και θαλάσσιο εξοπλισμό λεβήτων. Κατάλληλοι για μεταφορά υγρών υψηλής θερμοκρασίας, ατμού και διαβρωτικών μέσων. Με καλή ανθεκτικότητα και χαμηλό κόστος συντήρησης, εφαρμόζονται ευρέως σε χημικά, τρόφιμα, ενέργεια και θαλάσσια συστήματα λεβήτων.
| Προϊόντα |
Διαστάσεις |
Πρότυπα |
Υλικά |
Παρατηρήσεις |
| Εξωτερική Διάμετρος |
Πάχος Τοιχώματος |
Μήκος |

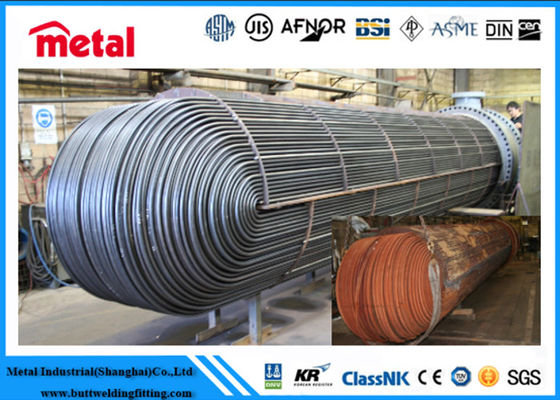

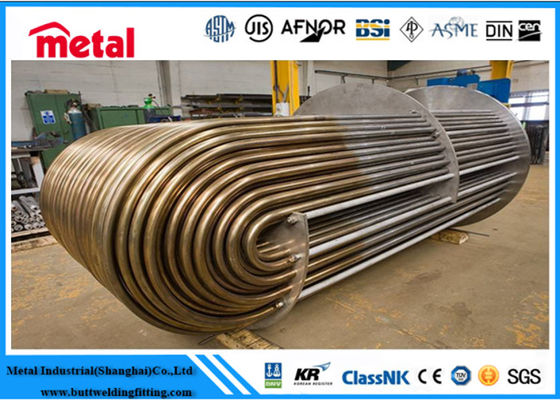

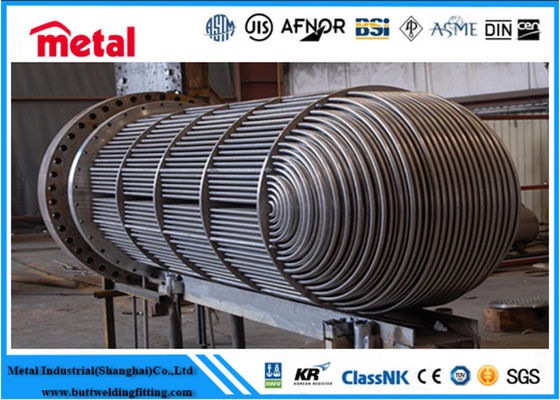

| Σωλήνες U για Εναλλάκτη Θερμότητας |
12.7-76.2mm
(1/2"-3") |
0.5-5.16mm
(0.02"-0.203") |
Μήκος σκέλους: 15.24m(50')
Συνολικό μήκος: 32.00m(105)' |
ASTM/ASME A/SA213 |
T5, T11,T12, T22, T9, TP304/304L, TP304H, TP316/316L, TP347/347H, TP316Ti, TP321/321H, TP310S |
Σωλήνες U από ανοξείδωτο χάλυβα φερριτικού και ωστενιτικού χωρίς συγκόλληση |
| ASTM/ASME A/SA249 |
TP304, TP304L, TP316, TP316L…… |
Σωλήνες U από ανοξείδωτο χάλυβα με συγκόλληση |
| ASTM/ASME A/SA789 |
UNS S31803/32205, UNS S32750…… |
Σωλήνες U από διπλό ανοξείδωτο χάλυβα |
| ASTM/ASME A/SA163 |
Monel400, UNS N06600, 625, Incoloy800/800H, 825…… |
Σωλήνες U από κράμα νικελίου χωρίς συγκόλληση |
| ASTM/ASME A/SA268 |
TP405, TP409, TP410, TP430, TP439…… |
Σωλήνες U από φερριτικό και μαρτενσιτικό ανοξείδωτο χάλυβα χωρίς συγκόλληση |
| Σωλήνες U από ανοξείδωτο χάλυβα χωρίς συγκόλληση και (με συγκόλληση) επανασχεδιασμένοι για θερμαντήρες νερού τροφοδοσίας |
12.7-25.4mm
(1/2"-1") |
0.7-3.05mm
(0.028"-0.12") |
Μήκος σκέλους: 15.24m(50')
Συνολικό μήκος: 32.00m(105)' |
ASTM/ASME A/SA668/213 ASTM/ASME A/SA803 |
TP304, TP304L, TP304LN TP316, TP316L, TP439 |
Θερμαντήρας νερού τροφοδοσίας χαμηλής πίεσης Θερμοηλεκτρικού Σταθμού |

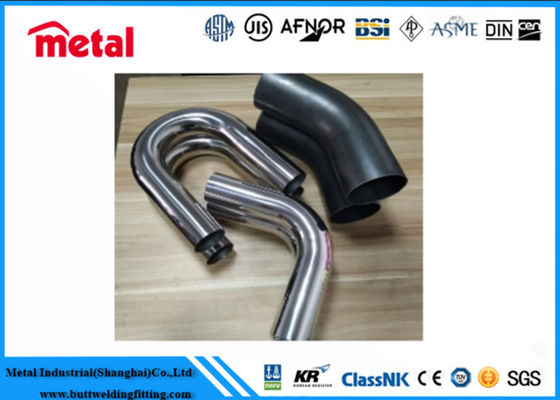

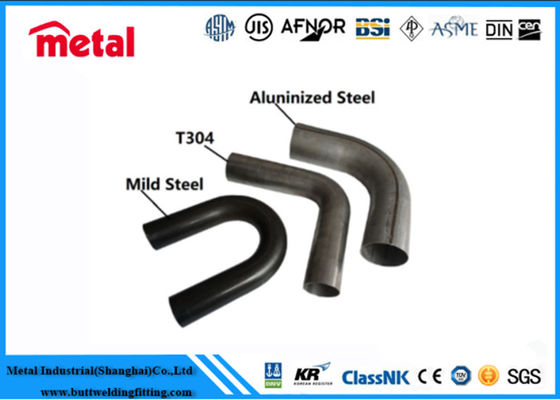

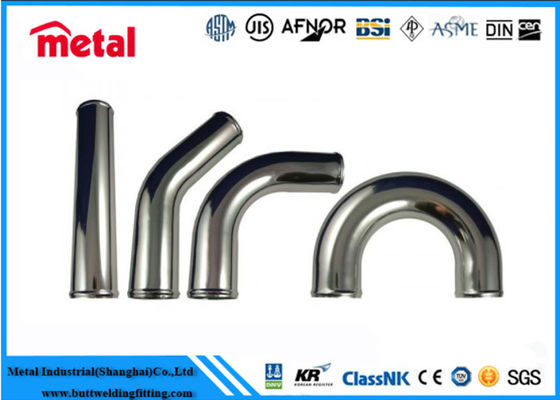

U-bend από ανοξείδωτο χάλυβα :
ASTM A403 WP Gr. 304, 304H, 309, 310, 316, 316L, 317L, 321, 347, 904L, 316TI, 316H, 304L
U-bend από ανθρακούχο χάλυβα
ASTM A 234 WPB , WPBW, WPHY 42, WPHY 46, WPHY 52, WPH 60, WPHY 65 & WPHY 70.
Χαμηλής Θερμοκρασίας Ανθρακούχος Χάλυβας
ASTM A420 WPL3 / A420WPL6
U-bend από κράμα χάλυβα
ASTM / ASME A/SA 234 Gr. WP 1, WP 5, WP 9, WP 11, WP 12, WP 22, WP 91
U-bend από διπλό χάλυβα
ASTM A 815 UNS NO S 31803, S 32205, S 32760, S 32750
Χαλκός Νικέλιο
C70600(90:10), C71500(70:30), C71640.
Συσκευασία και Αποστολή
Συσκευασία:Τυπική συσκευασία εξαγωγής σε χαρτοκιβώτιο.
Χρόνος παράδοσης:διαθέσιμο σε απόθεμα 7-10 εργάσιμες ημέρες μετά την επιβεβαίωση της παραγγελίας, η λεπτομερής ημερομηνία παράδοσης θα καθοριστεί σύμφωνα με την
περίοδο παραγωγής και την ποσότητα παραγγελίας.
1) για R 100 mm +/- 3 mm
2) για R ≥ 100 mm +/- 5 mm
4). Ανοχή ευθύτητας σωλήνα U μέγιστο 1,5 mm ανά 1 m
Άκρα σωλήνα U: λείο, κομμένο κάθετα στον άξονα του σωλήνα
Διάμετρος σωλήνα U σε mm μπορεί να καμφθεί κατόπιν συμφωνίας: 15.8 16.0 17.0 18.0 19.05 20.0 21.3 25.4 26.7 31.8 32.0 38.1mm
Αρχικό μήκος σωλήνα U
Μέγιστα μήκη 27000mm μπορούν να παρασχεθούν κατόπιν αιτήματος
Κράμα Νικελίου
Πρότυπο
· ASTM / ASME SB 336
· UNS 10276 (HASTELLOY C 276 )
· UNS 2200 (NICKEL 200 )
· UNS 2201 (NICKEL 201 )
· UNS 4400 (MONEL 400 )
· UNS 8020 (ALLOY 20 / 20) CB 3
· UNS 8825 INCONEL (825 )
· UNS 6600 (INCONEL 600 )
· UNS 6601 (INCONEL 601 )
· UNS 6625 (INCONEL 625 )
· UNS 5500(MONEL K500)
· UNS 8800(INCONEL 800)
· UNS 8810(INCONEL 800H)
