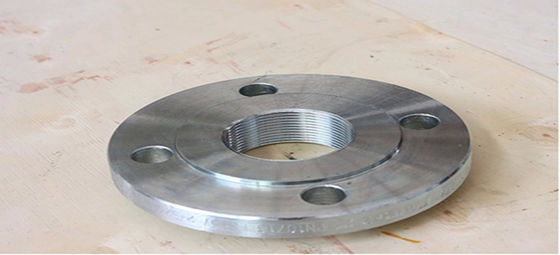

Φλέγγες αλληλένδεσης σφραγίδας υψηλής αντοχής από κράμα κλάσης 300 με άκρη κορμού (ASME B16.5)

Φλάντζες Σύνδεσης Ενισχυμένου Κράματος Κλάσης 300 με Άκρες Σύνδεσης (ASME B16.5)

Η διάταξη φλάντζας σύνδεσης από ενισχυμένο κράμα αποτελείται από δύο στοιχεία: μια άκρη σύνδεσης (κατασκευασμένη από συμβατό ή υψηλής απόδοσης κράμα) και μια φλάντζα στήριξης (η οποία μπορεί να κατασκευαστεί από πιο οικονομικό ανθρακούχο χάλυβα). Η φλάντζα στήριξης μπορεί να περιστρέφεται ελεύθερα γύρω από την άκρη σύνδεσης, επιτρέποντας την ακριβή ευθυγράμμιση των οπών για τα μπουλόνια και ευκολότερη εγκατάσταση, ιδιαίτερα σε περιορισμένους χώρους ή συστήματα που απαιτούν τακτική αποσυναρμολόγηση. Αυτή η δομή προσφέρει εξαιρετικά οικονομικά οφέλη όταν χρησιμοποιείται με ακριβά κράματα ανθεκτικά στη διάβρωση.

1. Περιγραφή Προϊόντος

Η φλάντζα στήριξης είναι ένας επίπεδος δακτύλιος με ανυψωμένη επιφάνεια και χαμηλό λαιμό με λεία οπή σχεδιασμένη να ταιριάζει στην άκρη σύνδεσης. Δεν είναι συγκολλημένη στον αγωγό. Η άκρη σύνδεσης, εξοπλισμένη με τμήμα σύνδεσης που ταιριάζει με την επιφάνεια της φλάντζας, συνδέεται με τον σωλήνα με συγκόλληση με εφαπτομένη. Τα δύο μέρη συναρμολογούνται ως μονάδα πριν βιδωθούν στην φλάντζα σύνδεσης.

2. Βασικές Παράμετροι

Η άκρη σύνδεσης συμμορφώνεται με το ASME B16.9, ενώ η φλάντζα πληροί τις διαστασιακές απαιτήσεις του ASME B16.5. Είναι διαθέσιμες σε διάφορες ονομαστικές πιέσεις από Κλάση 150 έως Κλάση 1500 και σε πλήρη γκάμα ονομαστικών μεγεθών σωλήνων. Η άκρη σύνδεσης κατασκευάζεται γενικά από υλικό υψηλής ποιότητας κράματος (όπως ASTM A403 WP316), ενώ η φλάντζα στήριξης μπορεί να είναι ανθρακούχος χάλυβας (ASTM A105).

3. Εφαρμογές

Αυτές οι φλάντζες είναι ιδιαίτερα κατάλληλες για συστήματα σωληνώσεων υψηλού κόστους από κράματα (συμπεριλαμβανομένου ανοξείδωτου χάλυβα, διπλής όψης χάλυβα και κραμάτων νικελίου) ή επενδεδυμένους αγωγούς, καθώς μόνο η άκρη σύνδεσης χρειάζεται να είναι κατασκευασμένη από ειδικά υλικά κράματος. Εφαρμόζονται ευρέως σε συστήματα που απαιτούν συχνή αποσυναρμολόγηση για καθαρισμό ή επιθεώρηση, συμπεριλαμβανομένων των βιομηχανιών επεξεργασίας τροφίμων, φαρμακευτικών προϊόντων και χαρτοπολτού & χαρτιού. Είναι επίσης ιδανικές για στενούς χώρους εγκατάστασης όπου η περιστροφή ολόκληρου του τμήματος του σωλήνα είναι δύσκολη.

4. Πλεονεκτήματα

Επιτυγχάνεται σημαντική μείωση κόστους με τη χρήση φλάντζας στήριξης από ανθρακούχο χάλυβα μαζί με άκρη σύνδεσης από κράμα. Εξαλείφονται προβλήματα ευθυγράμμισης οπών μπουλονιών κατά την τελική εγκατάσταση, καθώς η φλάντζα μπορεί να περιστρέφεται ελεύθερα. Μειώνεται η τριβή και η ζημιά στις επιφάνειες στεγανοποίησης της φλάντζας κατά τη σύσφιξη των μπουλονιών. Οι εργασίες συντήρησης και επιθεώρησης απλοποιούνται επίσης σημαντικά.

5. Λειτουργικότητα

Αυτός ο σχεδιασμός παρέχει μια αξιόπιστη φλαντζωτή σύνδεση στην οποία η επιφάνεια στεγανοποίησης σχηματίζεται από την άκρη σύνδεσης, ενώ η φλάντζα στήριξης παρέχει την μηχανική αντοχή που απαιτείται για τη βίδωση. Αυτή η διάταξη επιτρέπει στο σύστημα σωληνώσεων να ευθυγραμμίζεται και να αποσυναρμολογείται εύκολα χωρίς να επηρεάζεται η συγκολλημένη σύνδεση μεταξύ της άκρης σύνδεσης και του σωλήνα.

Πληρωμή & Τιμολόγηση

1. Πελάτες Πρώτης Συνεργασίας: 50% προκαταβολή, 50% υπόλοιπο πριν την αποστολή.
2. Στρατηγικοί Πελάτες: 30% προκαταβολή, 70% πληρωμή έναντι αντιγράφου της Λογιστικής Φορτωτικής (Bill of Lading).
3. Μακροπρόθεσμες Συμφωνίες: Διαθέσιμοι όροι πίστωσης 60 ημερών (υπό την προϋπόθεση έγκρισης πιστοληπτικής ικανότητας).
4. Τιμολόγηση: Παρέχεται Ειδικό Τιμολόγιο ΦΠΑ 13%; Πιστοποιητικό Προέλευσης FORM A για εξαγωγές.
5. Σύστημα Σήμανσης: Η σήμανση με λέιζερ περιλαμβάνει κωδικό υλικού, ονομαστική πίεση και βέλη κατεύθυνσης ροής.

Συχνές Ερωτήσεις

1. Είστε εμπορική εταιρεία ή κατασκευαστής;
Είμαστε κατασκευαστής, μπορείτε να δείτε την πιστοποίηση της Alibaba.
2. Πόσο καιρό είναι ο χρόνος παράδοσής σας;
Γενικά είναι 5-10 ημέρες εάν τα αγαθά είναι σε απόθεμα. Ή είναι 15-20 ημέρες εάν τα αγαθά δεν είναι σε απόθεμα, ανάλογα με την ποσότητα.
3. Παρέχετε δείγματα; Είναι δωρεάν ή επιπλέον;
Ναι, θα μπορούσαμε να προσφέρουμε το δείγμα δωρεάν, αλλά χρειάζεται να πληρώσετε το κόστος μεταφοράς.
