ΈΞΟΧΟ ΔΙΠΛΌ S32705 ΦΡΑΓΜΈΝΟ ΣΩΛΉΝΑΣ ΓΡΆΜΜΑ Τ ASTM B16.9 A403 WP316L SCH160

ΈΞΟΧΟ ΔΙΠΛΌ S32705 ΦΡΑΓΜΈΝΟ ΣΩΛΉΝΑΣ ΓΡΆΜΜΑ Τ ASTM B16.9 A403 WP316L SCH160
ΈΞΟΧΟ ΔΙΠΛΌ S32705 ΦΡΑΓΜΈΝΟ ΣΩΛΉΝΑΣ ΓΡΆΜΜΑ Τ ASTM B16.9 A403 WP316L SCH160 ΈΞΟΧΟ ΔΙΠΛΌ S32705 ΦΡΑΓΜΈΝΟ ΣΩΛΉΝΑΣ ΓΡΆΜΜΑ Τ ASTM B16.9 A403 WP316L SCH160

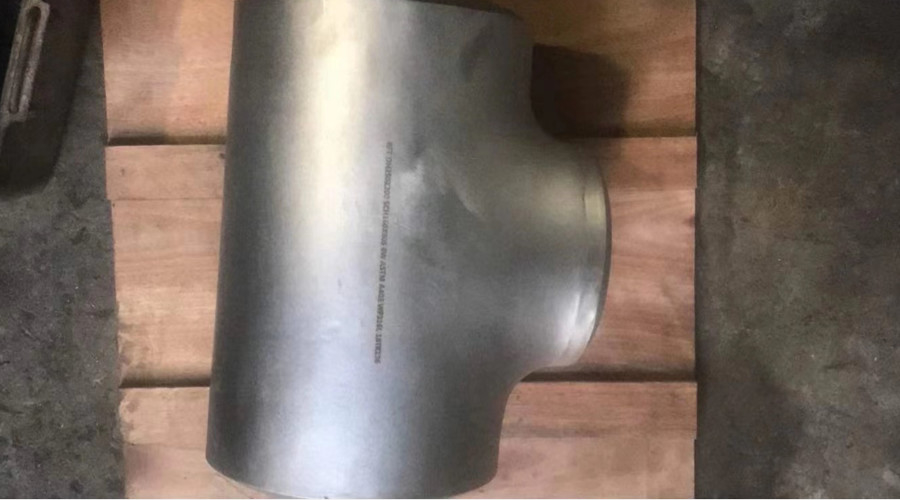

Μεγάλες Εικόνας :  ΈΞΟΧΟ ΔΙΠΛΌ S32705 ΦΡΑΓΜΈΝΟ ΣΩΛΉΝΑΣ ΓΡΆΜΜΑ Τ ASTM B16.9 A403 WP316L SCH160

Λεπτομέρειες:
Τόπος καταγωγής: ΚΙΝΑ
Μάρκα: Metal
Πιστοποίηση: 3.1
Αριθμό μοντέλου: F1
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1
Τιμή: Negotiation
Συσκευασία λεπτομέρειες: Σαν αίτημα του πελάτη
Χρόνος παράδοσης: 7
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 10000

ΈΞΟΧΟ ΔΙΠΛΌ S32705 ΦΡΑΓΜΈΝΟ ΣΩΛΉΝΑΣ ΓΡΆΜΜΑ Τ ASTM B16.9 A403 WP316L SCH160

περιγραφή
Υλικό: Χάλυβας Όνομα: Φραγμένο γράμμα Τ
Βαθμός: S32750 SCH: 40
Μέγεθος: 6 ίντσα Εφαρμογή: Πετρέλαιο/αέριο/υδάτινο σύστημα





ΈΞΟΧΟ ΔΙΠΛΌ S32705 ΦΡΑΓΜΈΝΟ ΣΩΛΉΝΑΣ ΓΡΆΜΜΑ Τ ASTM B16.9 A403 WP316L SCH160



Το γράμμα Τ ή η σύνδεση γραμμάτων Τ στην εφαρμοσμένη μηχανική σωληνώσεων είναι μια πολύ σημαντική τοποθέτηση σωληνώσεων και χρησιμοποιείται συχνά για να συνδυάσει ή να διαιρέσει μια ροή. Δύο τύποι γραμμάτων Τ είναι διαθέσιμο, ίσο γράμμα Τ και μείωση του γράμματος Τ. Εντούτοις, οι σωληνώσεις, ένας ειδικός τύπος γράμματος Τ χρησιμοποιείται ευρέως που είναι γνωστός ως φραγμένο γράμμα Τ ή γράμμα Τ Pigged.



ΈΞΟΧΟ ΔΙΠΛΌ S32705 ΦΡΑΓΜΈΝΟ ΣΩΛΉΝΑΣ ΓΡΆΜΜΑ Τ ASTM B16.9 A403 WP316L SCH160 0





Γράμμα Τ εναντίον του φραγμένου γράμματος Τ

  • Το γράμμα Τ είναι ένας τύπος συναρμολογήσεων που επιτρέπει στο ρευστό για να ρεύσει στον κύριους σωλήνα και τον κλάδο του έξω. Ο κλάδος μπορεί να σχεδιαστεί εξίσου το ίδιο μέγεθος ως κύριο σωλήνα (γνωστό ως ίσο γράμμα Τ), ή το μικρότερο μέγεθος από τον κύριο σωλήνα (γνωστό όπως μειώνοντας το γράμμα Τ).
  • Το φραγμένο γράμμα Τ είναι ένας ειδικός τύπος γράμματος Τ που βασίζει από ένα κανονικό γράμμα Τ (μπορεί να είναι είτε ίσο γράμμα Τ είτε μείωση του γράμματος Τ) που στο προχωρημένο στάδιο, θα προστεθεί με τα πιάτα φραγμών μέσα στην έξοδο κλάδων (από μέσα από το μοιάζει με ένα κλουβί χάλυβα) για να περιορίσει το χοίρο από τη ροή από το σωλήνα επιγραφών στους σωλήνες κλάδων.

Κώδικες και πρότυπα σχεδίου για το γράμμα Τ και το φραγμένο γράμμα Τ

  1. Η διάσταση διεθνών προτύπων του γράμματος Τ θα καλυφθεί από ASME B16.9 ή την mss-SP 75 (για DN16 και ανωτέρω). Για να ξέρουν περισσότεροι για τις συνδέσεις γραμμάτων Τ.
  2. Δεν υπάρχει καμία διάσταση διεθνών προτύπων για το φραγμένο γράμμα Τ. Είναι επί παραγγελία χρησιμοποιώντας το γράμμα Τ mss-SP 75 ASME B16.9/ως βάση. Εντούτοις, πολλοί αναπτύσσουν το φραγμένο γράμμα Τ τους βασισμένο στο τμήμα το 31.40.10.13 της Shell - πρότυπα GEN ή του ISO 15590-2.
  3. Αυτό το σχέδιο μπορεί να είναι μια οδηγία για να αξιολογήσει το σχέδιο του προμηθευτή.



ΈΞΟΧΟ ΔΙΠΛΌ S32705 ΦΡΑΓΜΈΝΟ ΣΩΛΉΝΑΣ ΓΡΆΜΜΑ Τ ASTM B16.9 A403 WP316L SCH160 1

Εκτιμήσεις σχεδίου για το φραγμένο γράμμα Τ

  • Το φραγμένο γράμμα Τ θα χρησιμοποιηθεί όταν υπάρχει μια απαίτηση για. Κατά συνέπεια, πολλές από τις αιτήσεις της μπορούν να βρεθούν καθ'οδόν ή στον υποθαλάσσιο τομέα.
  • Τα πιάτα φραγμών που ένωσαν στενά εσωτερικά στον κλάδο πρόκειται να αποφύγουν το χοίρο από τη μεταβαλλόμενη κατεύθυνση ή να πάρουν κολλημένα στην έξοδο κλάδων.
  • Το σχέδιο των πιάτων φραγμών πρέπει να είναι σε επαρκή ποσότητα, πάχος και επαρκώς χωρισμένος κατά διαστήματα για να εξασφαλίσει την ομαλότητα για το χοίρο για να τρέξει μέσω του κύριου σωλήνα, και συγχρόνως μη επιρροή της ροής που προορίστηκε να διατρέξει του κλάδου. Η κανονική πρακτική είναι να εξασφαλιστεί ότι το άνοιγμα καθ'οδόν κλάδων μετά από τους καθοδηγημένους φραγμούς είναι όχι περισσότερο από 40% της κύριας περιοχής σωληνώσεων.
  • Το μέγεθος των φραγμών στη σύνδεση κλάδων πρέπει να είναι αρκετά μικρό για να μην περιορίσει τη ροή αλλά αρκετά μεγάλος να στηρίξει την πίεση της ροής.
  • Για να εξασφαλίσουν την ομαλότητα, τα πιάτα φραγμών πρέπει να είναι ένα άλεσμα για να ταιριάξουν την κυρτότητα κλάδων. Οποιεσδήποτε αιχμηρές άκρες, spatters και burs πρέπει για να αφαιρεθούν. Αυτή η ομαλότητα της pigging διαδικασίας είναι σημαντική να προστατεύσει τον αισθητήρα του χοίρου από τη ζημία.
  • Αναφερθείτε ανωτέρω το τμήμα το 31.40.10.13 της Shell - σχήμα 4 GEN η ποσότητα των πιάτων φραγμών αρχίζει με δύο (2) κομμάτια και αύξηση ως ταυτότητα της αύξησης κλάδων.
  • Τα πιάτα φραγμών ιδανικά θα είναι ισοδιάστατα.
  • Για το μεγαλύτερο γράμμα Τ (μέγεθος 14 ίντσες και ανωτέρω), θα υπάρξει ένα πιάτο γεφυρών στη μέση για να υποστηρίξει την ακαμψία φραγμών κατά παίρνοντας χτυπημένος από το χοίρο.
  • Το υλικό των πιάτων φραγμών χρησιμοποίησε συνήθως όπως το υλικό γραμμάτων Τ για την ιδιότητα συγκόλλησης.
  • Η συνήθης πρακτική είναι να αποφευχθεί η συγκόλληση των φραγμών οδηγών άμεσα στις ψηλά συγκεντρωμένες περιοχές του λαιμού εξώθησης. Οι άκρες φραγμών πρέπει να επεξεργαστούν στη μηχανή για να εγκαταστήσουν τον κλάδο.
  • Οι επισκευές συγκόλλησης στο μέταλλο γονέα είναι απαγορευμένες.

Διαφορά μεταξύ του γράμματος Τ και του φραγμένου γράμματος Τ

Έτσι από την ανωτέρω συζήτηση, μπορούμε να συνοψίσουμε τις ακόλουθες διαφορές:





Παράμετρος Γράμμα Τ Φραγμένο γράμμα Τ
Καθορισμός Τυποποιημένη τοποθέτηση σωληνώσεων Ένας ειδικός τύπος τμήματος σωληνώσεων
Κατασκευή Γενικά από την εξώθηση ή το σφυρηλατημένο κομμάτι Συνήθως κατασκευασμένος
Χρήση Χρησιμοποιημένος και στη διοχέτευση με σωλήνες και στην εφαρμοσμένη μηχανική σωληνώσεων χρησιμοποιημένος στην εφαρμοσμένη μηχανική σωληνώσεων κοντά στον προωθητή/το δέκτη χοίρων
Κώδικας/πρότυπα σχεδίου ASME Β 16.9/MSS SP 75 Τμήμα το 31.40.10.13 της Shell - GEN ή ISO 15590-2
Ποσότητα παραγωγής Μεγάλη κλίμακα σε μεγάλη ποσότητα Επιλέξτε τις μικρές ποσότητες (επί παραγγελία)
Κόστος Φτηνότερος Δαπανηρότερος από το κανονικό γράμμα Τ

ΈΞΟΧΟ ΔΙΠΛΌ S32705 ΦΡΑΓΜΈΝΟ ΣΩΛΉΝΑΣ ΓΡΆΜΜΑ Τ ASTM B16.9 A403 WP316L SCH160 2
